Mesin Perakitan Baut Cakram Rem Roda

Peralatan Bengkel Kereta Api Untuk Perakitan Cakram Rem Lokomotif

Ruang lingkup aplikasi:
Mesin perakitan baut cakram rem roda ini terutama digunakan untuk pekerjaan perakitan otomatis baut sambungan untuk roda lokomotif kereta api dan cakram rem.Sistem kontrol dapat secara real-time memantau operasi dan merekam, menyimpan dan mengekspor data perakitan.

Parameter teknik:

(* Parameter detail dapat disesuaikan sesuai kebutuhan aktual pelanggan.)

Fitur utama:

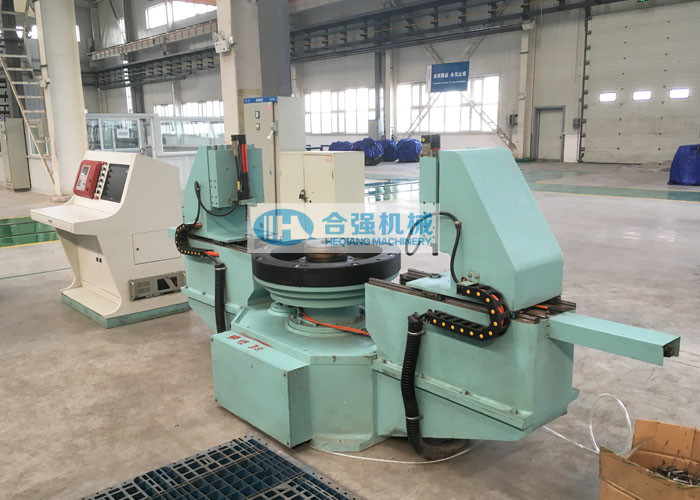

• Mesin ini terutama terdiri dari badan mesin, kunci pas eletrik, meja putar, sistem penggerak, perangkat pemusatan dan penguncian, perangkat pemosisian awal, mekanisme pemosisian, sistem kontrol eklektrial dan lain-lain.

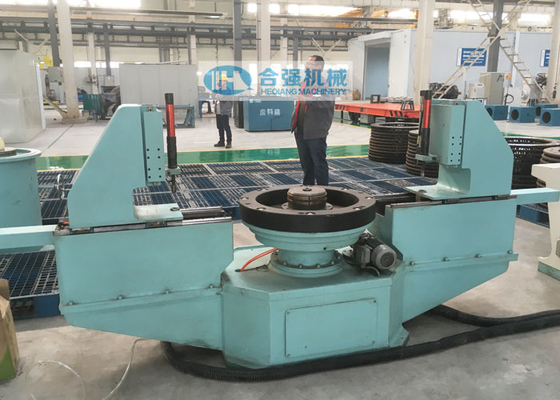

• Proses perakitan: pertama-tama angkat roda yang telah dirakit sebelumnya dengan cakram rem ke atas meja putar,meja putar akan secara otomatis memposisikan dan memperluas dan memperbaiki lubang roda, kemudian steker perangkat pemosisian awal akan berdiri di atas permukaan cakram rem, cakram rem akan berputar perlahan dengan meja putar, steker perangkat pemosisian awal akan dimasukkan ke dalam lubang baut di bawah gaya, pada saat ini, meja putar akan berhenti berputar dan cakram rem roda menyelesaikan pemosisian awal.Setelah itu, meja putar bersama dengan meja bawah diputar ke bagian bawah kunci pas listrik, dan baut di kedua sisi platform dijepit sebelum kunci pas listrik dinyalakan, baut di lubang baut harus disumbat terlebih dahulu.Setelahkunci pas listrik didongkrak, itu kunci pas listrikbergerak ke bawah dan mulai memasang baut sekrup.Setelah sepasang baut dipasang, meja putar berputar untuk pergi ke perakitan pasangan baut berikutnya sesuai dengan urutan yang telah diprogram sebelumnya sampai semua baut terpasang.Setelah baut dipasang, meja putar kembali ke posisi semula, dan cakram rem roda yang telah dirakit diangkat untuk menyelesaikan pekerjaan pemasangan roda dan cakram rem.
• Mesin dapat memposisikan roda secara otomatis, tidak perlu memutar roda secara manual agar sesuai dengan mesin.
• Mesin ini memiliki fungsi pemosisian dan penjepitan otomatis.Satu kali memuat untuk menyelesaikan semua rakitan baut secara otomatis.
• Hanya satu operator yang diperlukan untuk menyelesaikan seluruh pekerjaan perakitan.

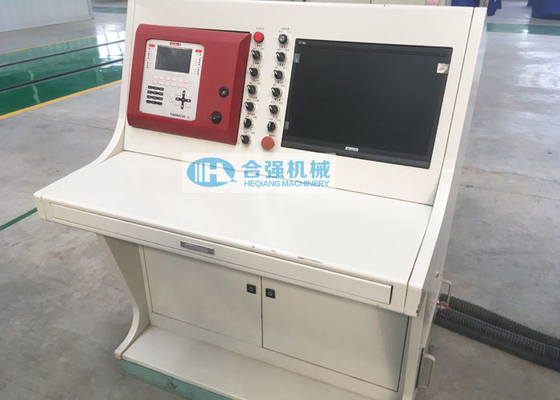

• Siemens PLC dan komputer industri AdvanTech untuk mengontrol dan memantau operasi.
• Komponen logam pada peralatan dan instrumen tahan karat dan dicat kecuali permukaan permesinan dan permukaan pelapis listrik.

Dokumen Teknis:
Dokumen teknis berikut akan diberikan bersama dengan mesin saat pengiriman dalam bentuk hard copy dan soft copy dalam bahasa Inggris (berikan E-copy kepada pembeli sebelum pengiriman):

• Manual instruksi pengoperasian dan pemeliharaan;
• Gambar susunan umum, diagram skema kelistrikan;
• Gambar pondasi;
• Daftar suku cadang, daftar alat khusus;
• Sertifikat produk / Sertifikat Penerimaan Pabrik, dll
