Sel Pemasangan Wheelset Otomatis Untuk Pemeliharaan EMU Dan Metro Wheelset

Sel Pemasangan Wheelset Otomatis Untuk Pemeliharaan EMU Dan Metro Wheelset

Jalur Perakitan Sel Perakitan Komponen Roda

Cakupan aplikasi:
Sel pemasangan Wheelset ini terutama berlaku untuk perakitan otomatis wheelset EMU dan Metro dengan gearbox, juga untuk pemasangan roda dan cakram rem untuk mobil penumpang.Satu posisi untuk melanjutkan pemasanganbaik roda maupun cakram rem.

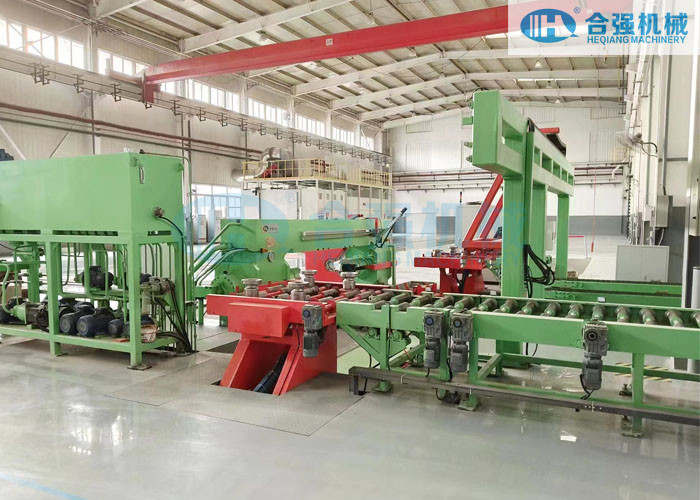

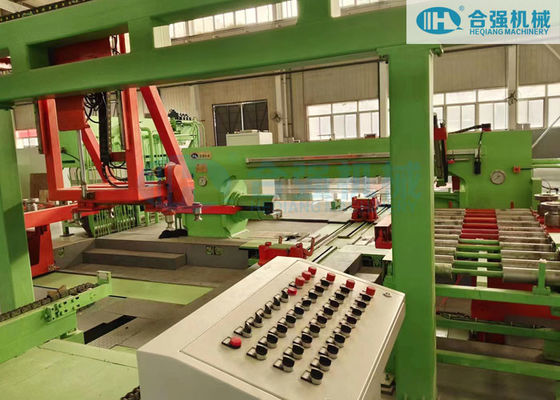

Sel Perakitan Wheelset terutama terdiri dari:

• 1 set wheelset press dengan silinder ganda
• 1 set jalur konveyor Roda (cakram rem).
• 1 set jalur konveyor gandar
• 1 set manipulator untuk memetik roda dan rem cakram.
• 1 set roda pverturning dan mesin pre-assembly
• 1 set troli pemindah wheelset untuk memindahkan wheelset dari mesin pra-perakitan ke press wheelset
• 1 set wheelset transfer trolley untuk memindahkan wheelset keluar dari wheel press.


Parameter teknis dari Wheelset Press:

(*Keterangan: Parameter di atas bersifat indikatif, dan dapat dimodifikasi sesuai kebutuhan pelanggan. Pelanggan harus memberikan gambar rangkaian roda terperinci untuk pekerjaan desain setelah kontrak diberikan.)

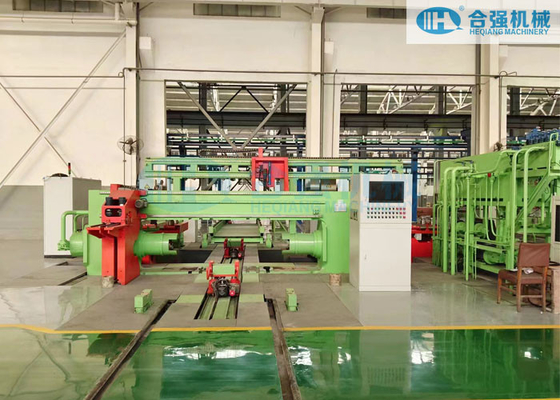

Fitur Performa Wheel Mount Press:

• Secara otomatis pasang 2 roda pada poros yang sama secara bersamaan tanpa memutar poros dan secara berurutan pertama roda di satu sisi poros kemudian roda di sisi lainnya
• Secara otomatis mengontrol jarak dalam dan toleransi posisi roda.
• Siemens S7-300 PLC dan komputer Industri AdvanTech untuk mengontrol dan mencapai operasi pengepresan otomatis sepenuhnya.
• Tersedia mode otomatis dan manual.
• Press wheelset dapat melacak dan mengontrol seluruh proses, mendeteksi kondisi penekanan
  wheelset, dan menganalisis dan memprosesnya melalui komputer industri.Itu dapat mengekspor kurva tekanan vs perpindahan dan hasil lainnya ke layar dan printer.
• Unit pengukuran akan secara otomatis mendeteksi dan mengumpulkan data yang relevan dan menampilkannya di layar.
• Perekaman otomatis kurva pemasangan
• Struktur rangka gantry keseluruhan,dengan kekuatan tinggi, kekakuan yang baik dan sedikit deformasi.
• Kolom tahan bergerak.
• Pengepresan silinder ram ganda.
• Penemuan unik ram silinder yang dipatenkan untuk pemasangan roda, dengan akurasi pengepresan tinggi.
• Mekanisme pemusatan khusus yang dipatenkan untuk pemosisian lubang tengah.
• Desain roll-in atau pass-through standar.


Sekilas tentang Hubei Heqiang:
Hubei Heqiang Machinery adalah produsen mesin press set roda No.1 di Tiongkok.Ini menawarkan peralatan pengepres set roda tercanggih yang tersedia di perkeretaapian dan industri terkait lainnya.Penekan wheelset digunakan untuk memasang dan melepas semua elemen pada poros (cakram roda, cakram rem, roda gigi dan bantalan).Dengan versi silinder tunggal dan ganda tersedia untuk opsi dan kapasitas berkisar dari 200 hingga 800 ton.Jajaran alat berat kami yang luas dapat memenuhi semua kebutuhan pelanggan baik dalam aplikasi pemeliharaan maupun produksi massal.

Mesin press roda silinder ganda kami yang sepenuhnya otomatis adalah mesin press roda tercanggih yang tersedia di pasaran saat ini.Tersedia dalam kapasitas mulai dari 200 hingga 500 ton.Alat berat ini memiliki silinder yang diposisikan dengan tepat di setiap sisi alat berat bersama dengan sistem pengukuran canggih kami yang menggunakan sistem servo berteknologi tinggi dan serangkaian alat pengukur untuk memposisikan setiap komponen rangkaian roda dengan presisi tinggi.Semua perkakas terspesialisasi dan mudah ditukar untuk mengakomodasi berbagai macam komponen dan konfigurasi set roda dengan aman.Perangkat rotasi adalah opsional untuk disertakan dengan alat berat untuk melakukan pengukuran roda back-to-back, run-out aksial, dan run-out radial setelah proses pemasangan selesai.
